* Уважаемые заказчики! Актуальная цена на палубную измерительную втулку формируется согласно следующим условиям: объема поставки, формы оплаты и удаленности от заказчика места отгрузки. Информация в каталоге о цене и наличии носит информационный характер и не является публичной офертой, определяемой положениями ч. 2 ст. 437 Гражданского кодекса РФ. Цены уточняйте по телефонам наших офисов в г. Великий Новгород.

Описание

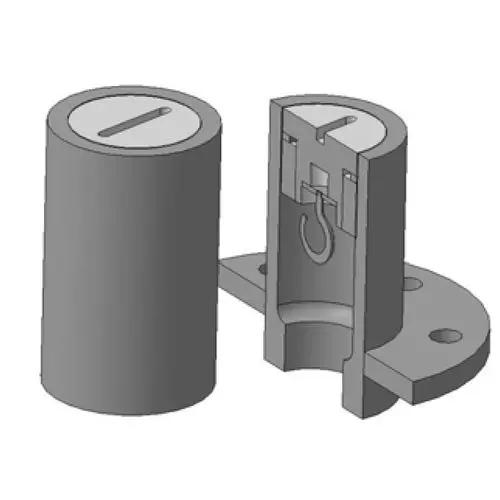

Изделие используется для транспортировки жидкости, выявления объёма рабочей среды в реальном времени в ёмкости. Конструкция из стали и латуни проста, обеспечивает беспрепятственное прохождение носителя по детали. В верхней части изделия предусмотрена крышка, которая не позволяет частицам мусора, посторонним предметам проникать внутрь. При необходимости втулку применяют для подачи и приёма рабочих сред.

Технические характеристики

Материал изготовления: сталь, коррозионная сталь.

Для пресной воды, морской, нефтепродуктов, масла: Dy мм 65, Д мм 102, d мм G 2,5, масса 4,6 кг; для давления Ру 1.0 МПа: Dy мм 65, 100,150, Д мм 110, 145, 190, d мм М 90х2, М 120х2, М 116х2, Н мм 180, масса 4,6 кг; масса 5,7 - 8,5 - 11,1 кг
Сталь. Для масла, нефтепродуктов: Ру 1.0 МПа соответствует 10,0 кгс/см2, Dy мм 200, Д мм 273, d мм М 240х4, Н мм 210, масса 22,5
Съёмные для пресной воды. морской, нефтепродуктов: Ру 0,63 МПа соответствует 6,3 кгс/см2, Dy мм 32,40,50, 65, Д мм 68, 70, 83,102, Д1 мм 135, 145, 155, 170, Д2 мм 103, 113, 123, 138, d мм G 0,25, G 1,5, G 2, G 2,5; b 10, 12, n 6, 8, Н мм 180, масса 3,4; 3,9; 4,8; 5,9 кг; для Ру 1,0 МПа, Dy мм 65, 100, 150, 200, Д мм 110, 145, 190.273, Д1 мм 180, 235, 270, 354, Д2 мм 147,203,238, 322, d мм М 90х2, М 120х2, М 165х2, М 240х4, b 12, n 8,10,12, Н мм 180, 210, масса 7,2; 10,8; 14,2; 26,0 кг
Сталь. Приварные для масла, нефтепродуктов, хладона, жидкости огнеопасной БФ-2, пенообразователей Ру 0,63 МПа соответствует 6,3 кгс/см2, Dy мм 32, 40, 50, Д мм 68, 70, 83, 102, d мм G 0,25, G 1,5, G 2, G 2,5; масса 2,2; 2,4; 3,0; 2,6; 3,7; 4,6; для Ру 1,0 МПа, Dy мм 65, 100, 150, Д мм 110, 145, 190, d мм G М 90х2, М 120х2, М 165х2, Н мм 180, масса 5,7; 8,5; 11,1 кг
Сталь 08х18Н10Т. Для пресной воды, морской, нефтепродуктов, масла Ру 0,63 МПа, Dy мм 32, 40, 50, Д мм 65, 70, 83, d мм G 0,25, G 1,5, G 2, Н мм 80,180, масса 2,2; 2,4; 3,0; 2,6 кг.

Применение

Измерительная функция изделия проявляется прямым доступом к ёмкости и её содержимому, после чего доступны замеры специнструментами. Выбирают изделие относительно проводимых сред, материала изготовления.
