Описание

Тяги с серьгой для подвесок трубопроводов -разновидность тяговой опоры для труб общего и специального назначения.

Технические характеристики

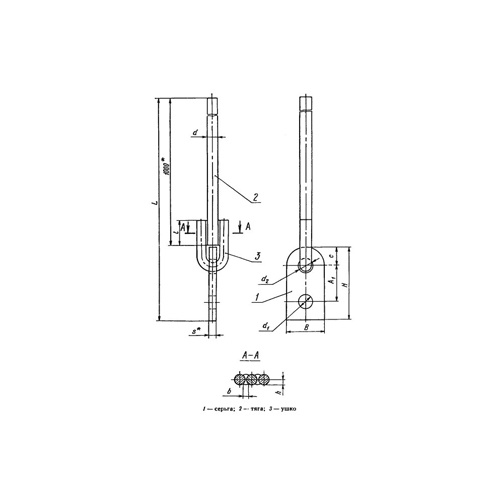

Изделие представляет из себя длинный металлический стержень, оснащенный пластиной с отверстиями под крепеж. Стандарт качества изделия: ОСТ 108.632.02-80. Конструкционно изделие относится к металлическим опорам для поддержки труб во время прокладки путепровода на ТЭС и АЭС. Тип рабочей среды: газ, пар, отработанная вода, агрессивные среды, в том числе под давлением. Температура рабочей среды: до +600С. Преимущества использования тяг с серьгой: устойчивость к механическим нагрузкам и большим весам, коррозионная стойкость, надежность и долговечность, устойчивость к износу и истиранию, наличие защитного покрытия, множество модификаций изделия. К недостаткам изделия можно отнести отсутствие возможности регулировать тягу по высоте, при необходимости ее просто заменяют на новую. Тяги с серьгами используются для труб диаметром от 57 мм до 1420 мм. Тяги с серьгами различаются по марке стали, размерам, массе.

Классификация и тип исполнения

Согласно ОСТ 108.632.02-80 тяга с серьгой выпускается следующих типов исполнения:

Тип 1. Рабочий диаметр – 10 мм. Вес – 0,92 кг. Максимальная нагрузка – 3 кН. Ширина серьги – 38 мм. Общая длина - 1101 мм

Тип 2. Рабочий диаметр – 12 мм. Вес – 1,26 кг. Максимальная нагрузка – 4,5 кН. Ширина серьги – 40 мм. Общая длина - 1104 мм

Тип 3. Рабочий диаметр – 16 мм. Вес – 2,41 кг. Максимальная нагрузка – 15 кН. Ширина серьги – 50 мм. Общая длина - 1128 мм

Тип 4. Рабочий диаметр – 20 мм. Вес – 4 кг. Максимальная нагрузка – 24 кН. Ширина серьги – 60 мм. Общая длина - 1147 мм

Тип 5 и 6. Рабочий диаметр – 24 мм. Вес – 6,01 кг. Максимальная нагрузка – 34 кН. Ширина серьги – 70 мм. Общая длина - 1191 мм

Тип 7. Рабочий диаметр – 28 мм. Вес – 8,08 кг. Максимальная нагрузка – 45 кН. Ширина серьги – 70 мм. Общая длина - 1195 мм

Тип 8 и 9. Рабочий диаметр – 30 мм. Вес – 10,23 и 10,26 кг. Максимальная нагрузка – 55 кН. Ширина серьги – 95 мм. Общая длина – 1207 мм

Тип 10. Рабочий диаметр – 36 мм. Вес – 16,11 кг. Максимальная нагрузка – 80 кН. Ширина серьги – 110 мм. Общая длина – 1248 мм

Тип 11. Рабочий диаметр – 45 мм. Вес – 25,3 кг. Максимальная нагрузка – 110 кН. Ширина серьги – 140 мм. Общая длина – 1278 мм

Тип 12. Рабочий диаметр – 20 мм. Вес – 34,36 кг. Максимальная нагрузка – 150 кН. Ширина серьги – 150 мм. Общая длина – 1303 мм.

Тяговые опоры производят из конструкционных или нержавеющих сталей (типа сталь 20, сталь 3). Изделие не ржавеет, не деформируется под ударными и термонагрузками. Для дополнительной защиты от коррозии изделие подвергают гальваноцинкованию, покрывают антикоррозийными растворами, грунтуют. Также возможно использование специальных эмалей, красок на основе цинка.

Применение

Тяга с серьгой используется в качестве опорных конструкций путепроводов общего и специального назначения в различных секторах экономики6 атомная промышленность, нефтегазовая сфера, химическая отрасль, строительство и металлургия, топливная энергетика.
